Взрывозащищенный Светильник серии ДСП74

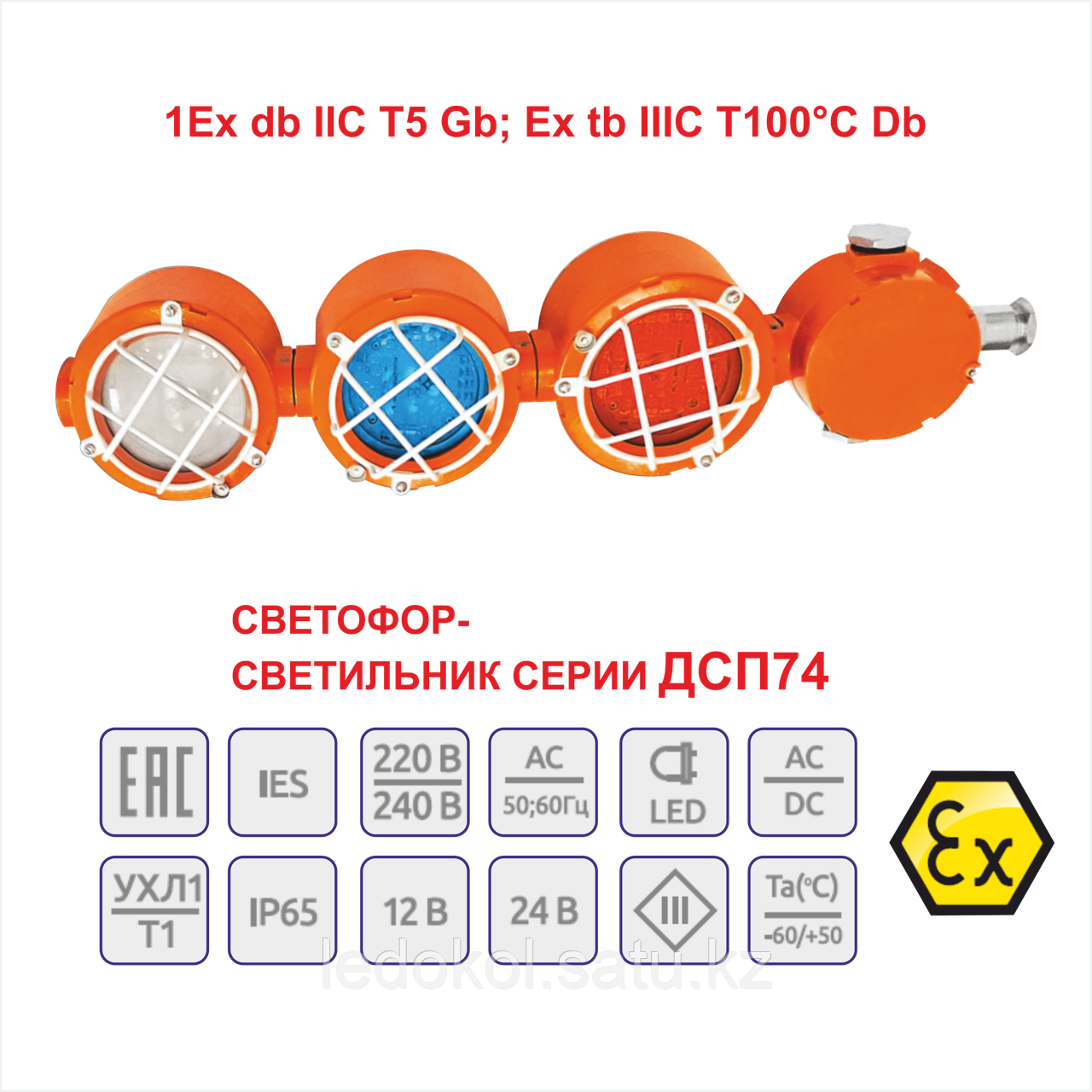

СВЕТОФОР-

СВЕТИЛЬНИК СЕРИИ

ДСП74

TC RU C-RU.AA87.В.01087

ТУ16-2018 ДБИШ.676264.005ТУ

КОНСТРУКЦИЯ

Светофоры выполнены в виде секционных конструкций (до пяти секций). Корпусные детали модулей и вводной коробки выполнены из алюминиевого сплава и покрашены порошковой краской. Светопропускающий элемент выполнен из высокотемпературного и ударопрочного стекла и защищен стальной сеткой. Внутри корпуса секции светофора установлен светоизлучающий модуль с источником питания. Внутри вводной коробки – клеммная колодка.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное напряжение питания, В 180÷250 AC; 12÷24 AC/DC

Частота напряжения питания, Гц 50-60

Коэффициент мощности / КПД >0,98 / 0,9

Допустимая температура окружающей среды от -60ºС до +60ºС

Климатическое исполнение УХЛ1

Степень защиты оболочки IP65

Класс защиты от поражения электрическим током I

Группа механического исполнения М2

Сейсмостойкость по шкале MSK-64, балл. 9

Диаметр подводимого кабеля, мм 8-16

Сечение подсоединяемых жил, не более, мм2 2,5

Угол излучения, градус 120º(Д120)

Коэффициент пульсации светового потока, % <1

Ресурс работы светодиодного модуля, ч 50 000

Срок службы, лет 10

Электромонтаж прямое подключение к клеммам колодки внутри вводной коробки

Маркировка взрывозащиты 1Ex db IIC T5 Gb; Ex tb IIIC T100°C Db

НАЗНАЧЕНИЕ

Светофоры-cветильники предназначены для световой сигнализации во взрывоопасных зонах по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты, на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.
